Aké sú hlavné komponenty závitovkového extrudéra?

Závitovkový extrudér je kľúčovým zariadením v priemysle spracovania krmív, ktorý je známy svojou účinnosťou a všestrannosťou pri výrobe rôznych druhov kŕmnych produktov. Ako popredný dodávateľ závitovkových extrudérov sa dobre orientujem v hlavných komponentoch, ktoré tvoria tieto stroje. Pochopenie týchto komponentov je nevyhnutné pre každého, kto sa zaoberá výrobou krmív, či už ste malým farmárom alebo veľkým výrobcom krmív. V tomto blogovom príspevku sa ponorím do primárnych komponentov závitovkového extrudéra a vysvetlím ich funkcie.

Systém kŕmenia

Napájací systém je východiskovým bodom procesu extrúzie. Je zodpovedný za zavádzanie surovín do extrudéra. Tento komponent zvyčajne pozostáva z násypky a podávača.

Zásobník je veľká nádoba, v ktorej sú uložené suroviny, ako sú obilniny, sójové bôby a iné zložky krmiva. Je navrhnutý tak, aby pojal dostatočné množstvo materiálov na zabezpečenie nepretržitej prevádzky extrudéra. Veľkosť násypky sa môže meniť v závislosti od výrobnej kapacity extrudéra.

Podávač je pripojený k násypke a riadi tok surovín do valca extrudéra. Existujú rôzne typy podávačov, vrátane objemových podávačov a gravimetrických podávačov. Objemové podávače merajú objem podávaného materiálu, gravimetrické podávače merajú hmotnosť. Gravimetrické podávače sú vo všeobecnosti presnejšie, pretože dokážu kompenzovať odchýlky v hustote surovín. Táto presnosť je rozhodujúca pre zachovanie konzistentnej kvality produktu.

Vytláčací sud

Vytláčací valec je srdcom závitovkového extrudéra. Je to dlhá, valcová komora, kde sa spracovávajú suroviny. Hlaveň je zvyčajne vyrobená z vysoko pevnej legovanej ocele, aby odolala vysokému tlaku a teplote vznikajúcej počas procesu extrúzie.

Vo vnútri hlavne sú vykurovacie a chladiace systémy. Ohrievací systém sa používa na zvýšenie teploty surovín na určitú úroveň, ktorá je potrebná na varenie a želatínovanie škrobov v krmive. Tým sa zlepšuje stráviteľnosť krmiva a zvyšuje sa jeho nutričná hodnota. Chladiaci systém sa na druhej strane používa na reguláciu teploty a zabránenie prehriatiu materiálov.

Hlaveň má tiež viacero sekcií, z ktorých každá má iné funkcie. Napríklad prvá sekcia sa často používa na dopravu surovín, stredná sekcia na miešanie a varenie a posledná sekcia na tvarovanie extrudovaného produktu.

Montáž skrutiek

Závitovková zostava je ďalšou kritickou súčasťou závitovkového extrudéra. Pozostáva z jednej alebo viacerých skrutiek, ktoré sa otáčajú vo vnútri vytláčacieho valca. Závitovky sú zodpovedné za dopravu, miešanie a strihanie surovín.

V jednozávitovkových extrudéroch je len jedna závitovka, ktorá sa otáča konštantnou rýchlosťou. Jednozávitovkové extrudéry sú relatívne jednoduché a nákladovo efektívne, vďaka čomu sú vhodné na výrobu krmív v malom meradle. Viac informácií o jednozávitovkových extrudéroch nájdete na našomJednozávitovkový a dvojzávitovkový extrudérstránku.

Dvojzávitovkové extrudéry na druhej strane majú dve závitovky, ktoré sa môžu otáčať v rovnakom alebo opačnom smere. Dvojzávitovkové extrudéry ponúkajú lepšie možnosti miešania a strihania, ako aj vyššie výrobné kapacity. Často sa používajú na komplexnejšie formulácie krmív a výrobu vo veľkom meradle.

Konštrukcia skrutky sa môže líšiť v závislosti od konkrétnej aplikácie. Skrutky môžu mať rôzne profily závitov, stúpania a dĺžky, aby sa optimalizovalo spracovanie rôznych surovín. Napríklad závitovka s jemnejším stúpaním môže byť použitá pre materiály, ktoré vyžadujú väčšie strihanie, zatiaľ čo závitovka s hrubším stúpaním môže byť použitá pre materiály, ktoré sa ľahšie prepravujú.

Die Head

Vytláčacia hlava je umiestnená na konci vytláčacieho valca a je zodpovedná za tvarovanie vytlačeného produktu. Pozostáva z matrice s jedným alebo viacerými otvormi špecifického tvaru a veľkosti. Keď extrudovaný materiál prechádza cez otvory v matrici, formuje sa do požadovaného tvaru, ako sú pelety alebo tyčinky.

Dizajn lisovacej hlavy môže mať významný vplyv na kvalitu a vzhľad konečného produktu. Napríklad veľkosť a tvar otvorov v matrici určuje veľkosť a tvar peliet. Dobre navrhnutá lisovacia hlava môže produkovať pelety s jednotnou veľkosťou, tvarom a hustotou.

K dispozícii sú rôzne typy lisovacích hláv v závislosti od typu vyrábaného krmiva. Napríklad plochá vytláčacia hlava sa často používa na výrobu peliet s malým priemerom, zatiaľ čo kruhová vytláčacia hlava sa používa na výrobu peliet s väčším priemerom.

Systém rezania

Potom, čo vytlačený materiál prejde lisovacou hlavou, je potrebné ho narezať na požadovanú dĺžku. Za túto úlohu je zodpovedný rezací systém. Zvyčajne pozostáva z rotujúcej čepele alebo sady čepelí, ktoré režú vytláčaný materiál, keď vychádza z lisovacej hlavy.

Rýchlosť rezania a polohu nožov je možné nastaviť na kontrolu dĺžky peliet. To je dôležité pre zabezpečenie konzistentnej kvality produktov a splnenie špecifických požiadaviek zákazníkov.

Kontrolný systém

Riadiaci systém je mozgom závitovkového extrudéra. Používa sa na monitorovanie a riadenie všetkých procesov extrudéra, vrátane rýchlosti podávania, teploty valca, rýchlosti závitoviek a rezného systému.

Moderné riadiace systémy sú zvyčajne založené na počítači a ponúkajú vysokú úroveň automatizácie. Môžu byť naprogramované tak, aby udržiavali konzistentné prevádzkové parametre, čo pomáha zlepšovať kvalitu produktu a znižovať výrobné náklady. Riadiaci systém tiež poskytuje monitorovanie výkonu extrudéra v reálnom čase, čo umožňuje operátorom rýchlo odhaliť a odstrániť akékoľvek problémy.

Systém chladenia a sušenia

Po narezaní peliet je potrebné ich ochladiť a vysušiť, aby sa odstránila prebytočná vlhkosť a zlepšila sa ich trvanlivosť. Na tento účel sa používa chladiaci a sušiaci systém.

Chladiaci systém zvyčajne pozostáva z chladiča, ktorý používa vzduch alebo vodu na zníženie teploty peliet. Sušiaci systém na druhej strane odstraňuje vlhkosť z peliet tým, že cez ne prechádza horúci vzduch. Kombinácia chladenia a sušenia zaisťuje, že pelety majú správny obsah vlhkosti a sú stabilné pri skladovaní a preprave.

Mazací systém

Mazací systém je nevyhnutný pre hladkú prevádzku závitovkového extrudéra. Používa sa na mazanie pohyblivých častí stroja, ako sú skrutky, ložiská a ozubené kolesá.

Správne mazanie znižuje trenie a opotrebovanie, čo predlžuje životnosť stroja a zlepšuje jeho účinnosť. Systém mazania môže byť manuálny alebo automatický. Automatické mazacie systémy sú pohodlnejšie, pretože môžu zabezpečiť nepretržitý prísun maziva do pohyblivých častí.

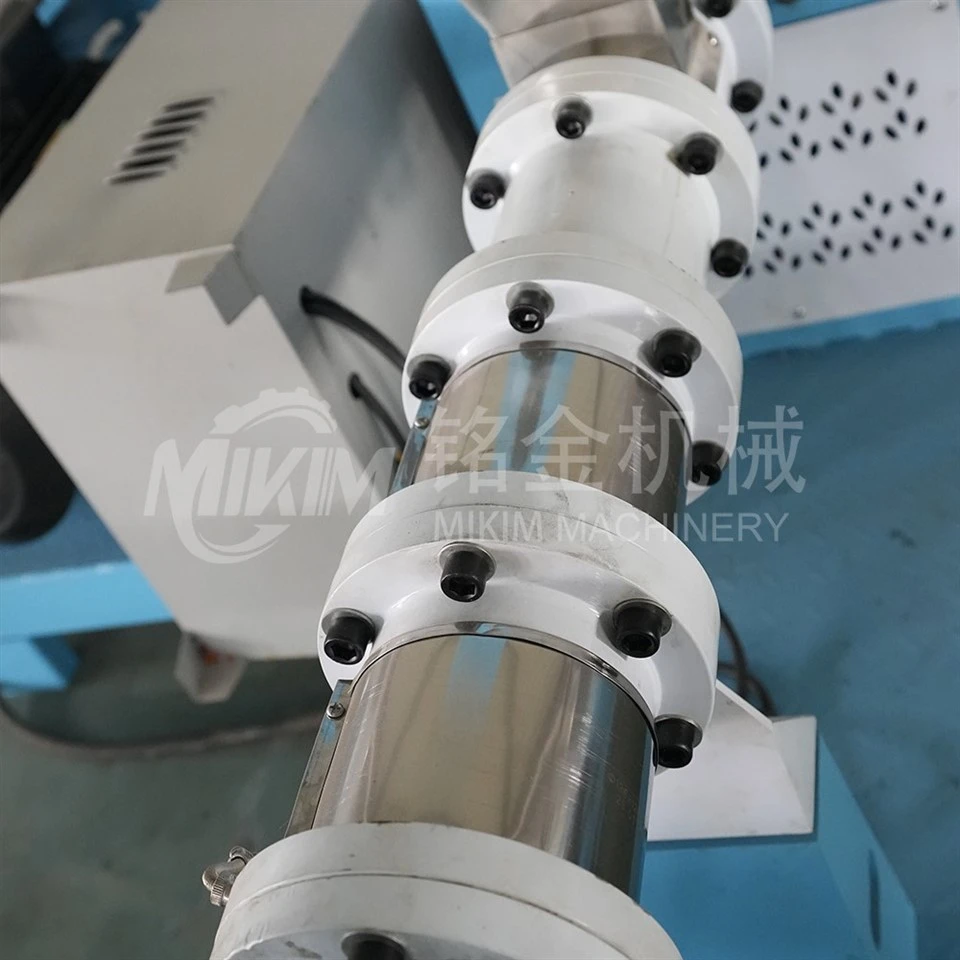

Na záver, závitovkový extrudér je komplexný stroj zložený z niekoľkých kľúčových komponentov, z ktorých každý má svoju vlastnú špecifickú funkciu. Ako dodávateľ závitovkového extrudéra ponúkame široký sortiment extrudérov, vrátaneMultifunkčný podávací extrudéraExtruder na kŕmenie peliet pre domácnosť, aby sme uspokojili rôznorodé potreby našich zákazníkov.

Ak máte záujem o závitovkový extrudér alebo máte akékoľvek otázky týkajúce sa našich produktov, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho extrudéra pre vašu konkrétnu aplikáciu a poskytnúť vám komplexný popredajný servis.

Referencie

• "Feed Extrusion Technology" od Merciera, Linka a Stanleyho
• "Princípy výroby krmív" od Hubera a Meisingera
